Panneaux Signalisation Ver-Mac Partie I

Auteur : taskforce
Zine   : Rafale #3





    Hep :D ! Vous êtes 2 et vous vous demandez peut-être quoi faire de votre
peau au crépuscule d'une soirée chaude, humide et étoilée ?? Bien, j'ai
sûrement une bonne idée de ce dont vous pourriez en faire... Pourquoi ne pas
sortir sur le terrain un peu avant le levé du soleil, au moment ou les gardiens
de sécurité dorment devant leurs moniteurs de caméras, afin d'aller modifier
les messages affichés sur les panneaux électroniques à messages variables ?
Ouais, vous pouvez les remarquer souvent lorsqu'il y a des travaux routiers ou
lorsque l'on veux passer des directives adressées à la circulation..

    En gros, ces panneaux sont constitués d'une matrice de 30 par 70 pixels
à 4 LEDs du pixel. Ils sont munis d'un gros panneaux solaire à angle ajustable
sur le dessus ainsi que de 16 batteries rechargeables de 6 volts. Une boite
servant au contrôle de l'affichage des messages et le tout est monté sur un
châssis de remorque stabilisable.

    La boite de commande se situe à l'avant de la remorque au niveau de
l'attache d'arrimage de celle-ci. Au niveau "capacité" de la bête, il y a déjà
300 messages de préprogrammés, elle peut enregistrer 200 messages. Vous pouvez
avoir accès à 50 pictogrammes pré-enregistrés et en produire 50 de plus selon
vos désirs. 99 séquences (pages de messages) peuvent être exécutées de suite.
Un mélange messages/pictogrammes(animés) peut être possible et ce toujours
selon vos désirs.. Par exemple, pour vous donner une petite idée de trucs que
vous pouvez  faire subir aux automobilistes durant l'heure de pointe; Vous
créez une séquence de message s'activant selon une plage horaire (heures de
pointe) et selon cette séquence, les message disant "Vous allez mourir dans 5
minutes !!" ou "Le maire(raisse) mange les petits enfants". Bien sûr, vous
pouvez donner de fausses indications de travaux comme par ex. "Destruction
des ponts en cours !" avec une petite animation de pictogramme d'"homme au
travail". Bref tout dépend de votre imagination et de votre humeur au petit
crépuscule :D ...

Vla un petit exemple de Pictogramme.

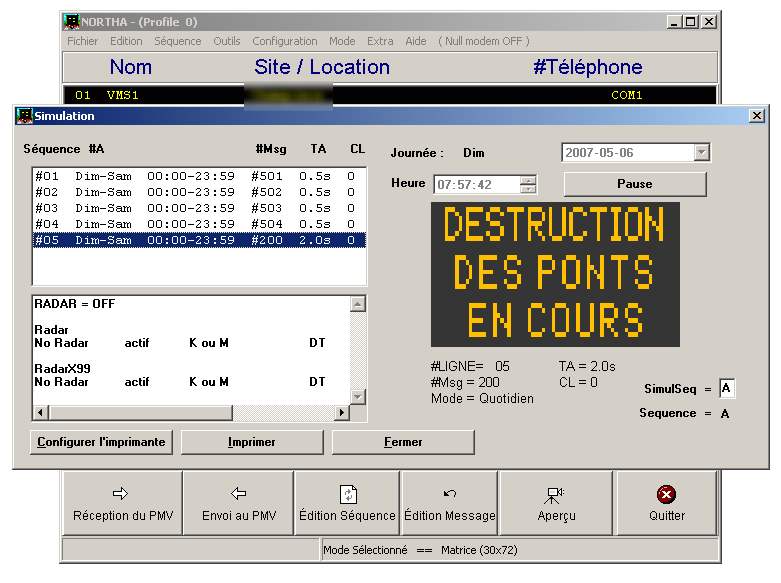

Img 1.2 - Simulation avec Northa


    De 3 façons différentes, vous pouvez accéder à la bête afin de modifier les
messages; la première consiste à avoir directement accès au clavier 101 touches
PS2 de la boite de contrôle. La seconde et la dernière méthode, consistent à y
accèder à partir d'un pc ou d'un portable soit par modem nullModem (souvent
externe) soit par le biais un câble série (rs232) nullModem. Je compte vous
expliquer en détails la procédure à suivre localement à partir du clavier pour
parvenir rapidement à vos fins. Le processus via le logiciel Northa de Ver-Mac
est presque la même, en ce qui concerne; la création/modification de messages,
la création d'une séquence ainsi que l'assignation d'une séquence. Via une
connexion par le biais du port rs232, il est possible d'utiliser un transmetteur
dit FullDuplex avec une porté de ±100m ou moins afin de ne pas trop attirer
l'attention et de permettre de vous cacher dans les buissons. Un téléphone
portable  "Analogique" est aussi disponible dans la boite de contrôle. Celui-ci
est relié à un modem (câble souvent débranché) permettant d'être en mesure de
pouvoir appeler le panneau à distance (quelle vie rêvée :P).

    Hop hop, votre attention svp !! Bref pour ce qui suit on va voir rapidement
comment faire via le clavier console ; la création/modification de messages, la
création d'une séquence ainsi que l'assignation d'une séquence. Évidemment,
avant de faire quoi que ce soit, il vous faut d'abord vous identifier via la
page d'accueil (le code d'accès n'est point difficile à trouver).

    - Création/modification de messages

      Via le menu principal, (le menu est en anglais) on navigue entre les
menus avec les touches du clavier numérique ainsi que Entrer/Échap et flèche
haut/bas. Pour modifier un message, il faut d'abord entrer dans le sous-menu
"Programmation de messages" puis ensuite on enfonce bien le bouton "Enter" et
la bête nous demande le numéro du message que l'on veux éditer, là on tape 120
et il affiche le message si il y en a un et vous pouvez foutre n'importe quel
message selon votre humeur, du type "Les religions Suck". Pour les alignements
pendant le mode d'édition, F1 pour aligner à droite, F2 pour centrer ainsi que
F3 pour mettre le texte à gauche. Une fois le message édité, on fait "Enter"
pour sauvegarder puis Y(es) ou N(o) pour confirmer.

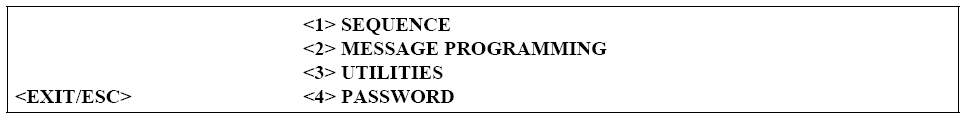

Img 1.3 - Menu principal


    - Modification des paramêtres de page

    Pour modifier les params d'une page il suffit d'entrer dans le sous-menu
"séquence" puis "édition séquence". Ensuite on enfonce le bouton "Enter" et la
bête nous demande le numéro de la page que l'on veux éditer .. on tape 2 pour
la page 02.

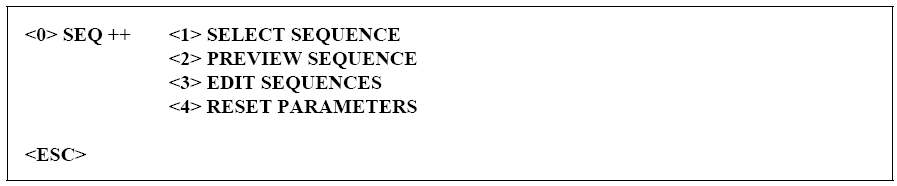

Img 1.4 - Sous-menu séquence

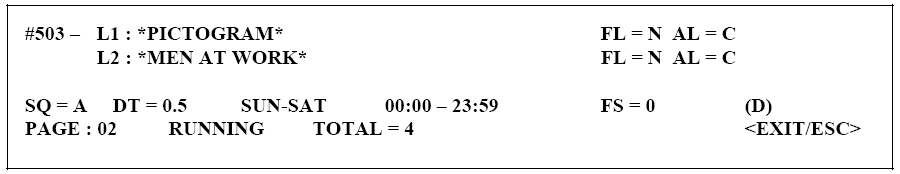

Img 1.5 - Édition de page


  • #01 =page number (01-99)
  • 000 =message number (000=blank, 001-200=user, 201-499=preprogrammed, matrix
         only : (501-549=programmable pictogram, 550-600=preprogrammed pictogram
  • SQ = sequence number
  • DT = display time in seconds
  • SUN = first day the message starts (SUN to SAT)
  • SAT = last day the message is displayed in a given week
  • 00:00 = start time of the message every day
  • 23:59 = end time of the message every day
  • W = weekly
  • D = daily
  • L1,L2,L3 =Lines 1,2 and 3 of the message. Corresponds to the message number.
  • FS = flashing speed (0=none, 1=very fast, 9=very slow)
  • FL = Activation of flashing (Y=YES, N=NO)

    Ces définitions me semblent assez claires. Les choses les plus importantes
à retenir sont le numéro du message édité plus tôt ainsi que le numéro de
séquence en A-Z 0-9 qui va servir pour l'affichage d'une suite de messages à la
matrice. Et l'on navigue avec les flèches pour changer d'option.


    - Création d'une séquence

    Maintenant on se rend dans le "sous-menu Séquence" puis "Édition séquence".
Ensuite, pour les pages que vous voulez afficher, vous prenez une lettre de
séquence par ex. R que vous affectez à vos messages et/ou pages.


    - Assignation d'une séquence

    Ne reste plus qu'à assigner une lettre de séquence à afficher. Vous allez au
menu "Séquence" puis "Sélection de séquence". À ce moment, on vous demande une
lettre .. "R" dans notre cas. Maintenant que tous les ajustement sont terminés,
il ne vous reste plus qu'à peser 2 fois sur Échap pour prendre en compte les
modifs et revenir au menu principal. Votre message s'affiche comme par magie
sur la matrice du panneau :D !

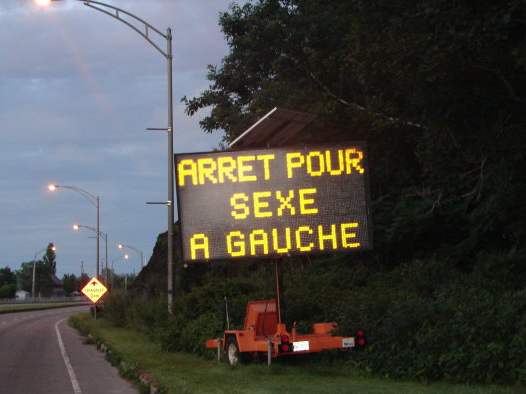

Img 1.6 - Le résultat

    Dans l'image ci-haut, l'inspiration nous prîmes lorsque nous aperçûmes un
couple ne voulant point être dérangé, dans une voiture positionné dans le fond
d'un stationnement situé à gauche de la route..

    Bref, avec un peu de pratique et d'organisation, il est possible de faire
la modif en quelques minutes. J'ai pu constater qu'il y a souvent un cadenas
verrouillé sur la boite, donc pensez à apporter un pied de biche ou un set de
lockpick pour faire l'OP rapido. Pensez à apporter aussi votre propre clavier
PS2 puisque souvent, celui disponible fonctionne mal.. Je remercie Dramx pour
sa participation à la finalité du projet, ce qui n'est pas le cas pour le mec
des annonces pub "Reeses au chocolat blanc" !! So, lets view the part 2!






                    Panneaux Signalisation Ver-Mac Partie II



    Hey hey !! Et bien voila, je n'ai pas l'intention de vous faire un compte
médiéval sur la création d'une simili-clef pour la serrure (ce n'est pas
vraiment une serrure) quart de tour servant au verrouillage du boitier de
contrôle pour les panneaux en question.

    Hep, savez-vous quoi?? À la suite de certains commentaires d'employés de
l'entreprise "Signalisation Ver-Mac Inc." AKA "The RedCell", nous avons pu
remarquer que certains employés sous-rémunérés, manquent vraisemblablement de
soutien psychologique au travail et ou de technique de gestion de la colère..

[Quote that]
Posted on yr 2k6 By: killah
bon moi je sais t ki pis ma te casser ti con ta une saturne [...]
AWAYE DRAMX VIEN VIEN UN TOUR A MA SHOP DE BS COMME TU DIT PIS MA TE MONTRER
CÉ KOI UN BS!!

[Translated quote]
Et bien moi, je sais qui tu es, puis je t'invite à venir me voir au travail
que je puisse te briser en deux, tout en démontrant qui est le maître à l'usine!!
(on perd déjà l'intensité du message porté dû à la traduction en ces quelques
mots)

[Profile it]
     Donc, jusqu'à maintenant, vous pouvez remarquer que notre sujet, manque non
seulement de tact mais l'ont peux être en mesure de déduire selon la qualité de
ses écrits et aux nombreuses utilisations de contractions d'expressions
locales, qu'il a probablement refoulé ses études collégiales afin d'accéder
rapidement au marché du travail en tant qu'ouvrier dans une usine d'assemblage
à la chaîne..
Notons aussi, que l'on peux remarquer un certain manque de valorisation de soi
chez cet individu dû à son emploi sous-rémunéré vu l'aspect colérique et
explosif de celui-ci. Alors j'ai une petite recommandation à lui présenter;
celle de consulter, "au PC", un psychiatre tel que le Doc. Mailloux .. Doc qui
va sûrement l'aider à faire ressortir des comportements refoulés de l'enfance
causés par le manque d'affection de sa mère envers celui-ci :D.

    Trève de profilage d'employés modèles type "VerMac".. Bien ouais, on ne se
serait jamais rendu en 2007 sans eux pour travailler dans les manufactures.
De plus, les gens de VerMac contribuent directement à la sécurité sur les routes
et font des exportations tant en Europe qu'en Amérique !

    Donc, le montage est simpliste et se fait en 3 petites étapes dont une qui
est facultative.

    Première étape étant "facultative", consiste à sortir sur le terrain afin de
récupérer un exemplaire du dispositif de verrouillage dit "quart de tour". Vous
n'avez qu'à utiliser intelligemment la puissance du transfère de poids
entre; la boîte de contrôle, le pied de biche et vous, afin de faire la récup
de la serrure.



Img 2.1

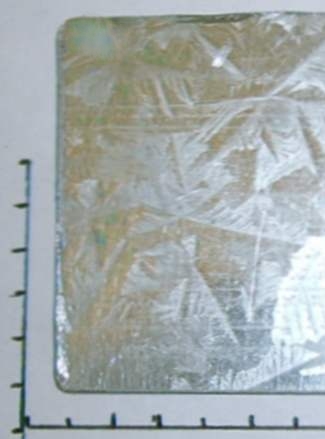

   La deuxième étape consiste à découper une feuille d'aluminium d'un
millimètre d'épaisseur. Donc on découpe 4cm par 3.5cm dans la feuille. Le
quadrant est gradué aux 5mm.

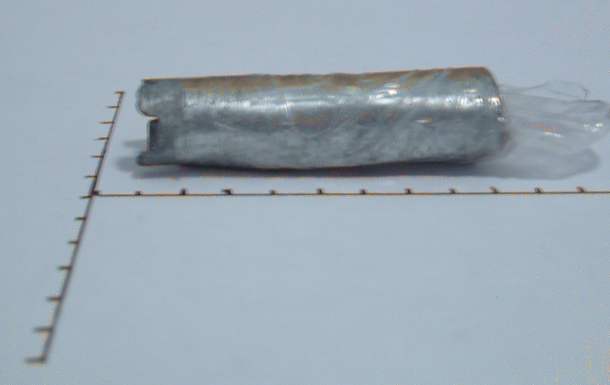

Img 2.2 - La clef

   Ici, on transforme le bout de feuille d'alumi en cylindre et l'on prend soin
d'utiliser une gaine thermo-rétractable afin d'éviter le déformement du
cylindre à l'utilisation.

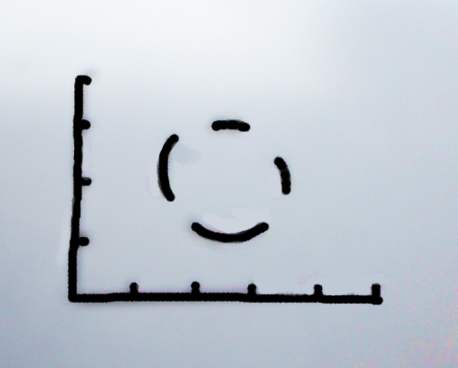

Img 2.3 - L'emprunte de la clef

   Et finalement, on donne vie au vulgaire cylindre en lui faisant une couronne
dentaire selon l'emprunte de l'image no.03 obtenue, qui est à l'échelle. Côté
précision de l'emprunte, c'est loin d'être dur à battre :P ..


   Bref, vous pouvez en conclure que ce n'est pas vraiment une serrure mais
seulement un dispositif de blocage ayant un quart de tour de jeux, sans plus.
La question du jour est : Est-ce que chez VerMac, les employés ont un cris de
ralliement du type "Northa ! Devise et loyauté !!" ??
